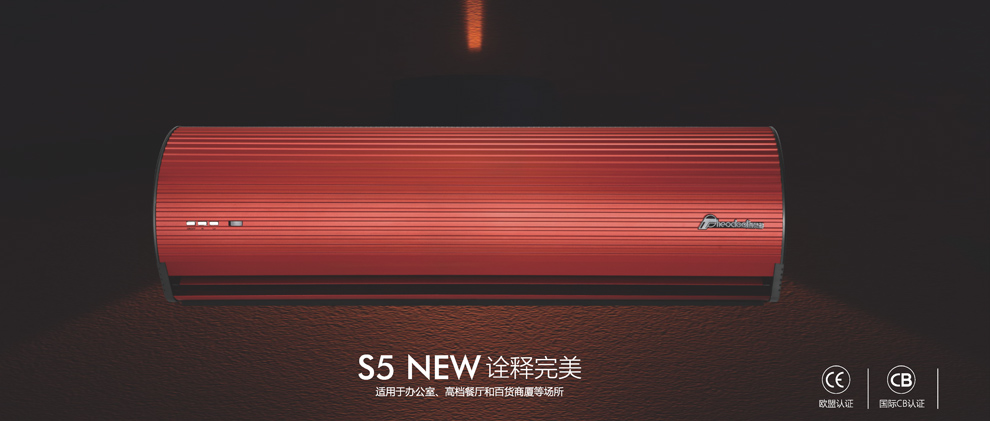

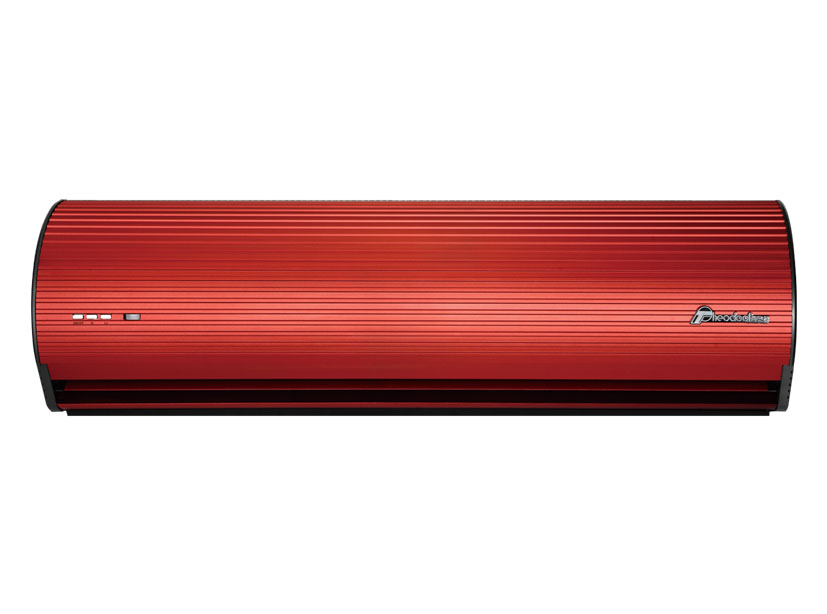

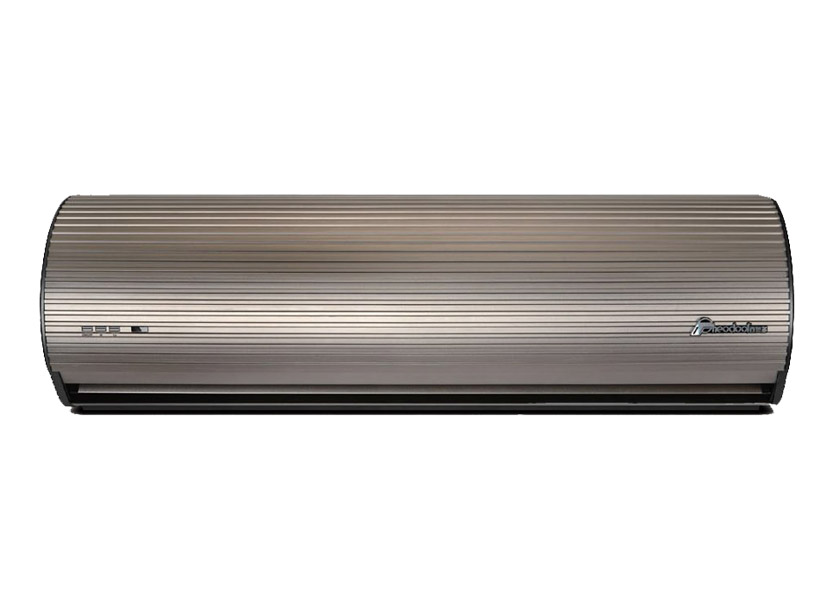

S5系列風幕機
豪華裝飾，美輪美奐；創新設計，性能卓越；
先進電機制造技術，5年保修；專利曲線弧形機殼，超薄側蓋；
遙控和按鍵開關雙重選擇；低噪音離心渦輪，風力強勁
.gif) |
.gif) |
.gif) |
| 豪華裝飾，美輪美奐 | 創新設計，性能卓越 | 先進電機制造技術，5年保修 |
.gif) |
.gif) |
.gif) |
| 曲線弧形機殼，超薄側蓋 | 遙控和按鍵開關雙重選擇 | 低噪音離心渦輪，風力強勁 |
.jpg)
適合安裝在豪華大酒店、高級寫字樓、大型體育館和飛機場候機樓等場所！
3D造型設計 經典豪華，雅格黑魅色彩、公共場所的精益體驗
機身3D造型設計，表面噴白鋁合金，有噴塑效果；設置于柔和場景，賦予自然質感。寒冷時，適合于餐廳、商廈、超市等公共場所，出外活動，讓你我倍感安逸和舒雅的空氣流體。
黑色側蓋背板 與白色機殼合型，材質典雅新潮、符合現代人的審美意識
經典時尚大氣的黑色外殼和背板，搭配白色正面有清晰分明的效果；板材耐磨碰、不易劃傷損壞。簡潔又不如俗，適合現代居家生活的寧靜之感。
采用不等距靜音風輪，出風平穩均勻
不等距貫流靜音風輪設計，強勁風力，運轉平靜，噪音低。玻璃纖維材質的高強度塑料葉輪，經得起腐蝕磨損，出風平穩均勻，可形成均勻的風幕。
紅外線遙控器自由調速，無線遙控切換更自由
紅外線遙控器可調整冷熱切換和風量大小轉換，具有高低兩級調速功能，開啟人性化指示燈，客戶可根據氣溫實現冷暖風自動轉換，自動實現功率之間的轉換，獲得適宜的室溫效果，且高效節能。
采用低噪音優化空調電機，性能優越可靠
引進先進電機技術，動力強勁，運行平靜，低能耗，低噪音；性能安全可靠，持續運行5000小時無故障（數據源于企業實驗室測試）。創新技術，給生活保駕護航，讓您無慮無憂，只須一步到位。
三重安全保護設計 防患未然
全新鋁合金格柵強度大、蠕變小，抗腐蝕、防老化、運轉回風更流暢，風力更強勁，噪音更低。格柵面板材質塑造真實的立體效果，適合人群密、油煙大的場所，可以滿足高等餐館、體育館使用。
防止冷、暖氣對流 防蟲煙油氣 潔凈舒適生活
將室內外分成兩個獨立溫度區域，持續形成的空氣門，能有效防止冷（暖）氣外泄，節省用電；據溫度調節風量風向，降低能耗，且阻止蚊蟲煙塵侵入房間，改善室內空氣質量，呵護家人健康，舒心享受高品質生活。
離心式S5系列規格參數：
|
型號 |
尺寸 (㎜) |
額定功率 (Hz) |
額定電壓 (v～) |
輸入功率 (W) |
風量 (m3/h) |
風速 (m/s) |
噪音 (dB) |
重量 (㎏) |
|
FM-3509-L/Y S5 |
900×220×240 |
50/60 |
220-240 |
230 200 |
1100 900 |
16 13 |
52 49 |
13 |
|
FM-3510-L/Y S5 |
1000×220×240 |
50/60 |
220-240 |
250 220 |
1200 1000 |
16 13 |
52 49 |
13.5 |
|
FM-3512-L/Y S5 |
1200×220×240 |
50/60 |
220-240 |
290 260 |
1500 1200 |
16 13 |
53 50 |
15.5 |
|
FM-3515-L/Y S5 |
1500×220×240 |
50/60 |
220-240 |
380 350 |
1900 1500 |
16 13 |
55 52 |
20 |
|
FM-3518-L/Y S5 |
1800×220×240 |
50/60 |
220-240 |
450 420 |
2280 1800 |
16 13 |
57 55 |
23.5 |
|
FM-4009-L/Y S5 |
900×220×240 |
50/60 |
220-240 |
300 270 |
1400 1000 |
20 16 |
57 54 |
13 |
|
FM-4012-L/Y S5 |
1200×220×240 |
50/60 |
220-240 |
400 370 |
1900 1500 |
20 16 |
58 55 |
15.5 |
|
FM-4015-L/Y S5 |
1500×220×240 |
50/60 |
220-240 |
500 470 |
2300 1900 |
20 16 |
61 58 |
20 |
▲ 使用說明

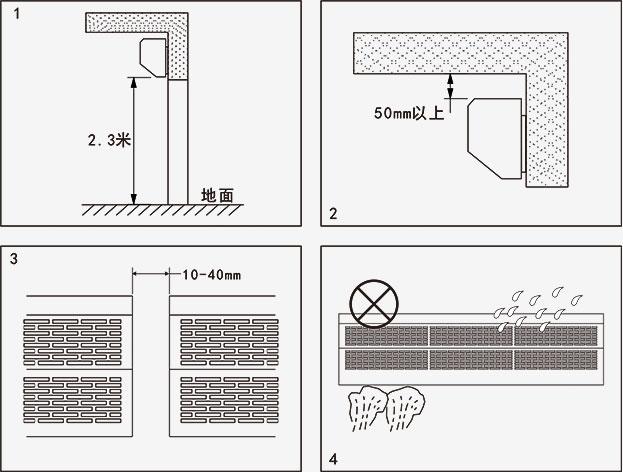

1請將風幕機安裝在室內門的上方，風幕機出風口離地面的距離應高于2 . 3米。
2風幕機與天花板的距離保持在5 0 m m以上。
3如果采用兩臺風幕機并排使用時，風幕機之間的距離要保持1 0 - 4 0 m m。
4請不要將風幕機安裝在容易濺到水或長期潮濕的環境中，并避免與爆炸性氣體和腐蝕氣體接觸。
5如要吊掛安裝在天花板上，用戶需自購安裝配件。
6在安裝工作前請不要接通風幕機電源。
7請安裝在結實的地方，因為風幕機運轉時可能會使墻壁松動或天花板震動而產生不必要的噪音。
8必須在銘牌要求的電壓和頻率下使用。
9風幕機在工作時，請不要覆蓋進風口和出風口。
10每年應進行常規的維修保養。
11切勿使用汽油、苯、稀釋劑或其它類似的化學藥品清洗。
12當利用插座供電時，風幕機應配相應的插頭；當風幕機電源線直接與電源連接時，觸點間的距離不小于3 m m。
13當空氣幕的電源線需要更換或維修，請用戶聯系本公司維修部，由本公司指定專業技術人員進行維修及更換。
▲ 安裝說明
1將安裝板從風幕機機身拆下。
把安裝板與風幕機的固定螺絲卸下來即可拆下安裝板。
2如安裝在混泥土墻或磚墻等硬質墻體上，需在墻上確定安裝板的固定螺絲的位置, 然后用M 8膨脹螺絲固定,膨脹螺絲裸露部分確保在1 3 - 1 5 m m。
3如安裝在木板等軟體墻上時，采用S T 5的自攻釘將安裝板固定在墻體上。
4確定安裝板固定好之后，再把風幕機掛上安裝板，再將安裝板與風幕機機身的固定螺絲擰緊，確保安裝牢固。
5吊掛安裝：用戶需自購掛件，先固定好掛件(見圖“5”)后再裝上風幕機。
6天花板內安裝：用戶需自購通風管道，具體安裝見圖“6”。
▲ 操作指南
冷暖:
1.1 按開/關鍵啟動風幕機（此時風幕機默認以冷風高速工作）
1.2 按開關鍵可實現熱風、冷風和風速切換規律為：啟動（冷風高速）-冷風低速-熱風高速-熱風低速-關機
2 發射器操作
2.1 按開關鍵啟動風幕機
2.2 連續按冷鍵或熱鍵可實現冷風高低速切換或熱風高低速切換
三按鍵接收器系列
1 發射器與接收器操作一致
1.1 按開關鍵啟動風幕機（此時風幕機默認以冷風高速工作）
1.2 連續按冷鍵或熱鍵可實現冷風高低速切換或熱風高低速切換
注： 1、在熱風狀態中連續工作分鐘后按開關鍵關機，風幕機將在冷風狀態下累積工作3分鐘然后自動關機。
2、請在風幕機額定的電源環境下進行以上操作
3G機型面板開關:左“Ⅰ”為小功率, 低溫度輸出；右“Ⅱ”為大功率，高溫度輸出。
根據使用環境，調整出風口的導風件，以獲得滿意的效果（如圖所示）
冷暖風幕機電源線配線規格參考表
| 項目電源 |
單相 220v～,主導線：L、N |
|||||||
|---|---|---|---|---|---|---|---|---|
| 發熱功率（KW） | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 |
| 主導線最小截面積（mm2） | 2.5 | 4.0 | 6.0 | 10 | ||||
| 接地線最小截面積（mm2） | 1.5 | 2.5 | 4.0 | 6.0 | ||||
