西奧多4G系列風幕機

4G Series

小巧堅厚，時尚實用

典雅外觀

性能穩定

運行安靜

自由操控

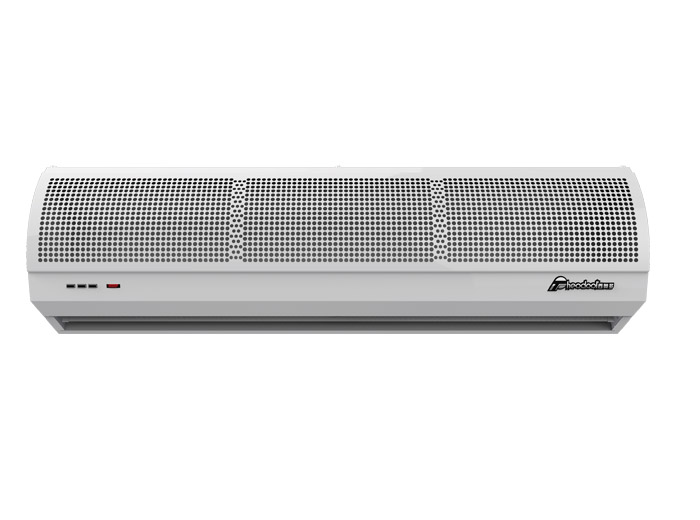

4G系列風幕機

4G系列風幕機

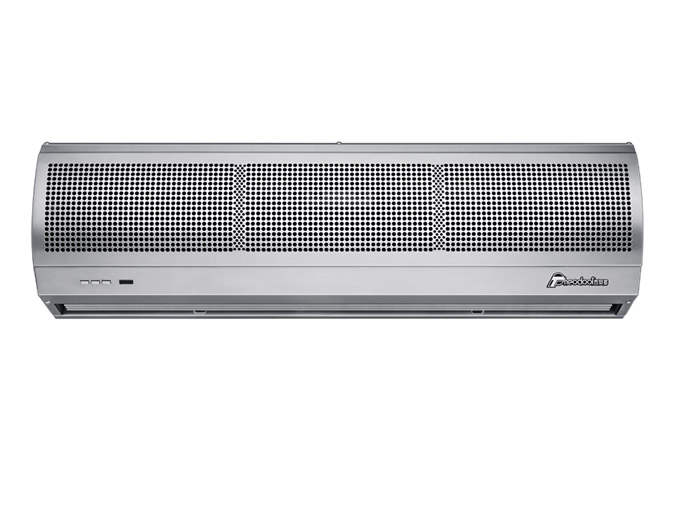

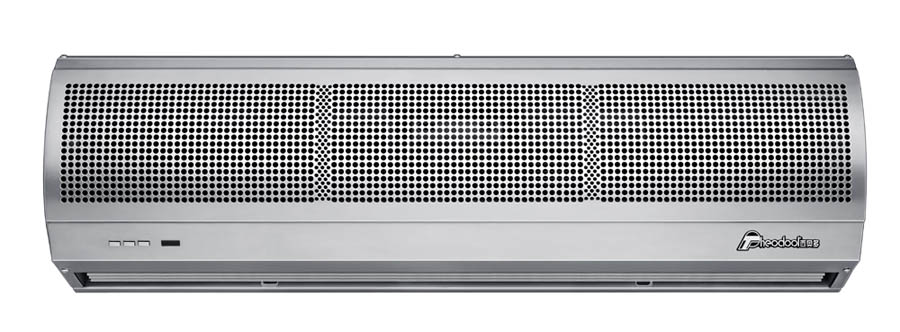

4G不銹鋼款風幕機

典雅外觀

全金屬和不銹鋼外殼，優雅流線式外觀設計，4G獨特進風面板，防銹防火持久潔凈

運行安靜

不等距靜音鋁合金風輪，實際分析模擬流體優化設計，出風平穩，風量大噪音低。

性能穩定

采用進口軸承，高檔電機，降噪耐磨損，持久高能效，持續運行5000小時以上無故障（數據源于企業實驗室測試）。

自由操控

獨特導風板設計，風向可自由調節。

遙控和按鍵開關雙重選擇，具有高低兩級調速功能。

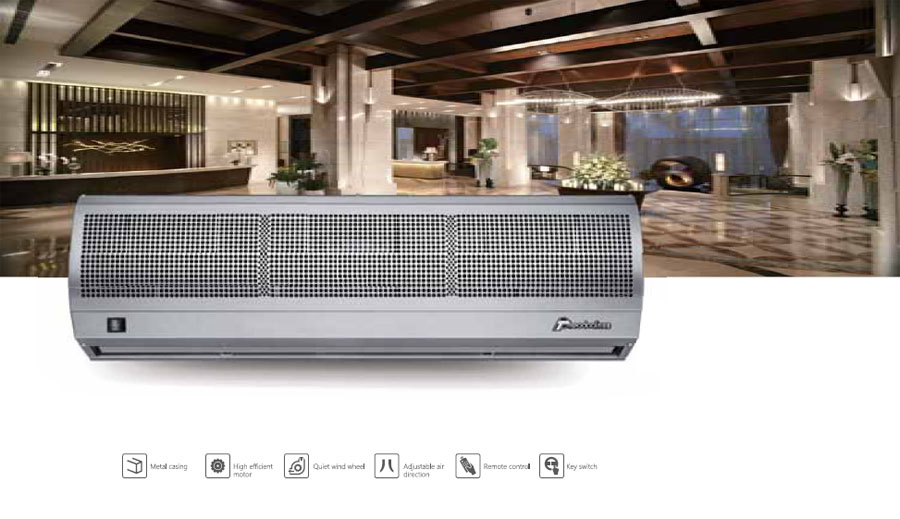

應用場所：適用于賓館酒店、連鎖超市和餐廳等場所。

4G風幕機規格參數

技術參數：    安裝高度：2.5-3米

型  號

機身長度

 mm

風速

m/s

風量

m³/h

功率

  w

噪音

dB

重量

kg

尺寸

 mm

FM-1209S2

900

11

1400

 160

55

10.5

 900×190×210

FM-1210S2

1000

11

1600

 180

56

11

 1000×190×210

 FM-1212S2

1200

11

1900

 190

56

13.5

 1200×190×210

 FM-1215S2

1500

11

2500

 230

57

16.5

 1500×190×210

 FM-1218S2

1800

11

3200

 300

58

19.5

 1800×190×210

FM-1220S2

2000

11

3600

 350

  59

22.5

 2000×190×210

FM-1509S2

900

13

2000

 230

67

15

 900×219×263

 FM-1512S2

1200

13

2800

 350

69

19

 1200×219×263

 FM-1515S2

1500

13

3600

 430

71

23

 1500×219×263

▲ 安裝說明

風幕機安裝 風幕機安裝

1將安裝板從風幕機機身拆下。
把安裝板與風幕機的固定螺絲卸下來即可拆下安裝板。

風幕機安裝 風幕機安裝

2如安裝在混泥土墻或磚墻等硬質墻體上，需在墻上確定安裝板的固定螺絲的位置, 然后用M 8膨脹螺絲固定,膨脹螺絲裸露部分確保在1 3 - 1 5 m m。


風幕機安裝

3如安裝在木板等軟體墻上時，采用S T 5的自攻釘將安裝板固定在墻體上。

風幕機安裝 風幕機安裝

4確定安裝板固定好之后，再把風幕機掛上安裝板，再將安裝板與風幕機機身的固定螺絲擰緊，確保安裝牢固。

風幕機安裝

5吊掛安裝：用戶需自購掛件，先固定好掛件(見圖“5”)后再裝上風幕機。

風幕機安裝

6天花板內安裝：用戶需自購?fù)L管道，具體安裝見圖“6”。



根據使用環境，調整出風口的導風件，以獲得滿意的效果（如圖所示）
