【風幕機百科】直排式風幕機，直排式風幕機安裝和使用注意事項

作者： 來源： 日期：2015/9/8 9:46:46

1、直排式風幕機

直排式空氣幕是采用先進技術生產的新一代高效率、低噪音、結構合理的空氣幕，采用雙重噴咀結構，增強對冷熱空氣的隔離作用，是現代裝修的高級產品和空調機的必備配套產品，適用安裝于商場、劇院、會議廳、賓館、辦公室、工廠及貯藏室的門上，具有防塵、防蚊蠅、防有害氣體等功效。

直排式風幕機

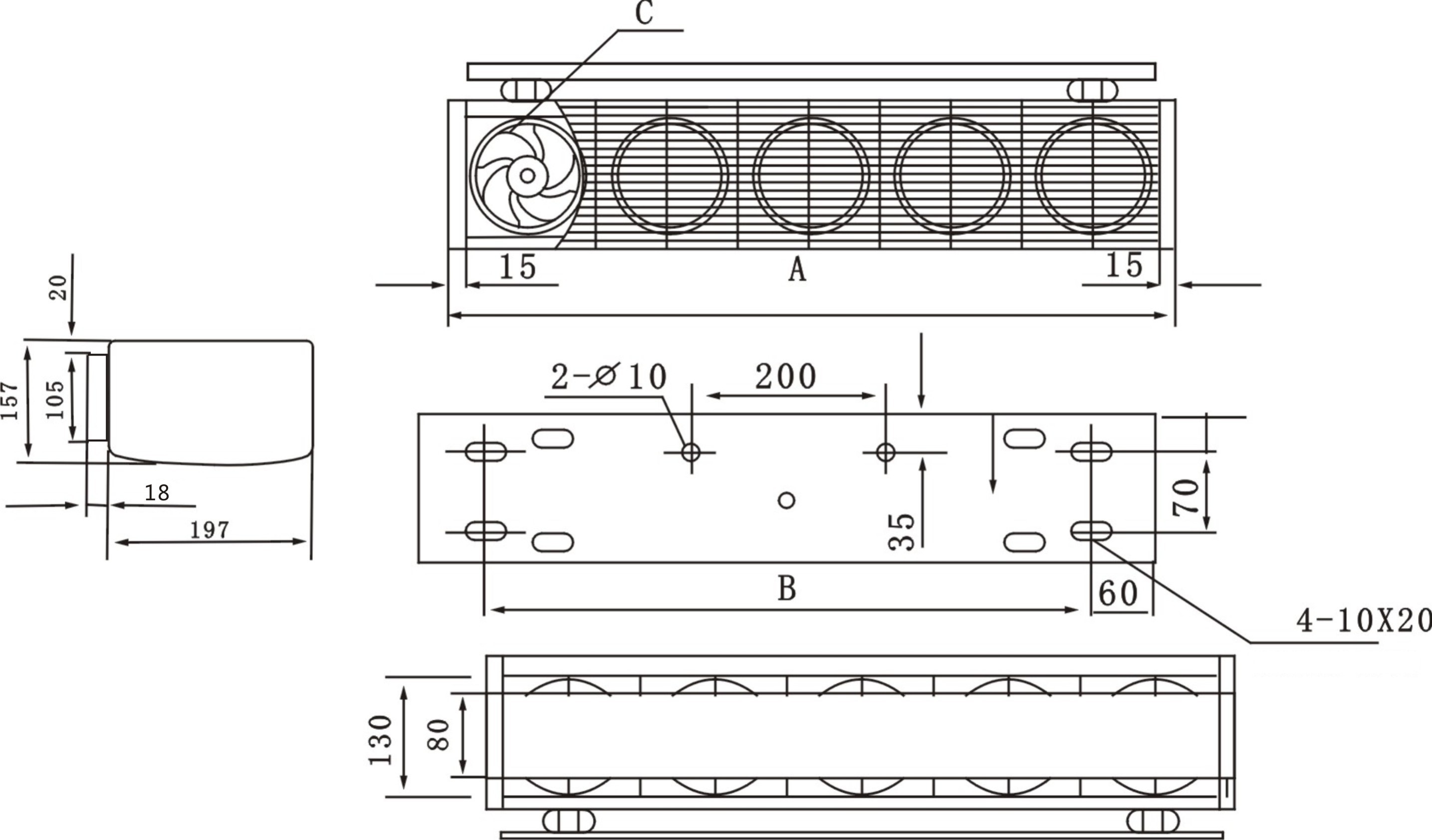

2、外形及安裝尺寸

直排式風幕機

 安裝尺寸                       單位：mm

型 號

A

B

C（電機數）

FM-1306-Z(/Y)

600

452

3

FM-1309-Z(/Y)

900

750

5

FM-1312-Z(/Y)

1200

1050

6

FM-1315-Z(/Y)

1500

1350

8

3、直排式風幕機安裝注意事項

安裝空氣幕時，應遵守以下要求：

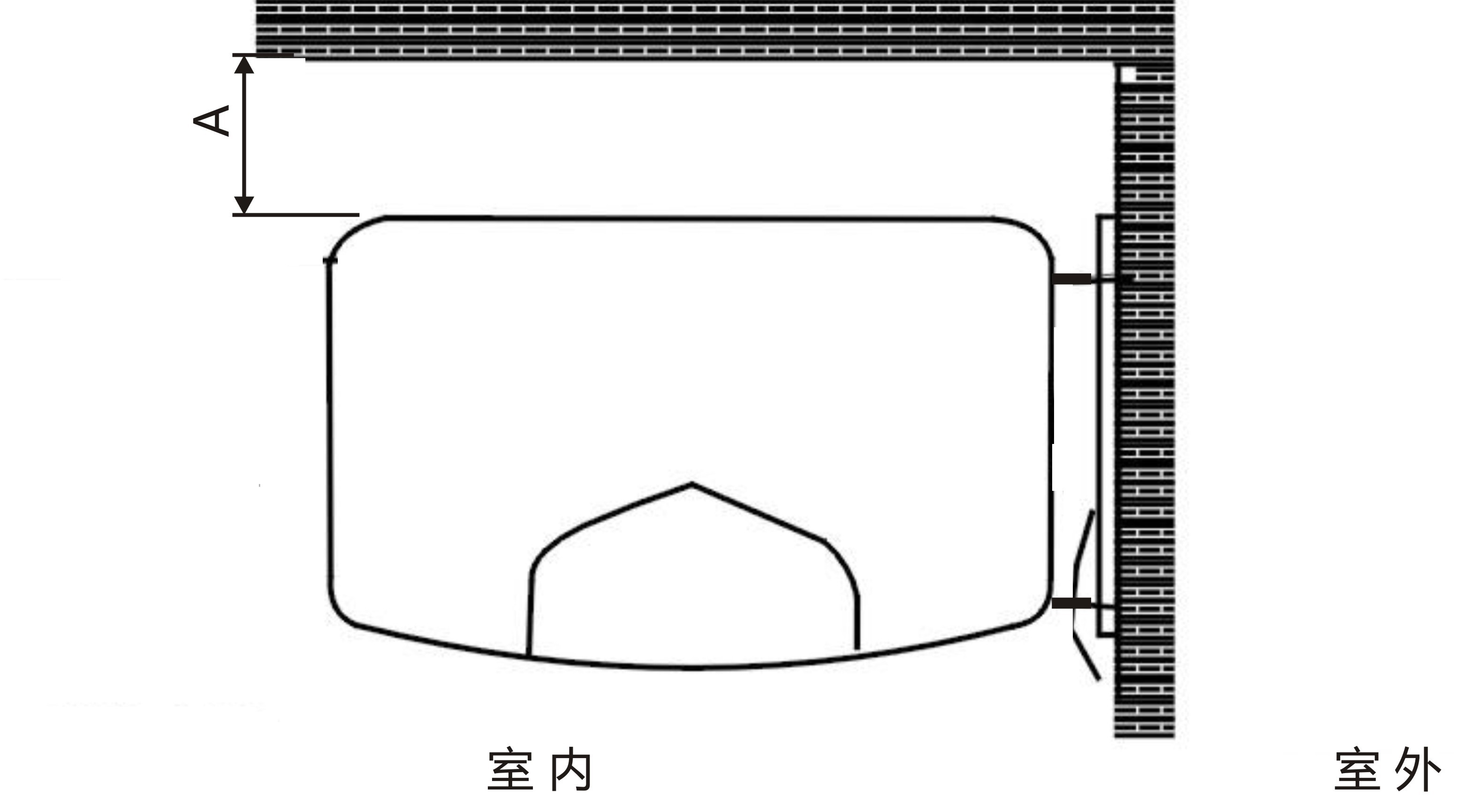

3.1 請安裝在結實的地方，以防止因運轉而產生震動，并保障其安全性。(因運轉可能會使墻壁松動或天花板震動，產生不必要的噪音。)直排式風幕機

3.2  請將空氣幕安裝在門的內側。

直排式風幕機

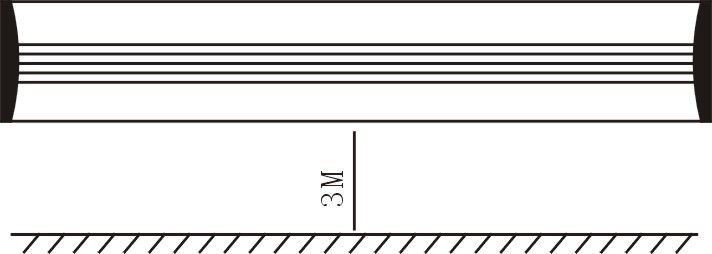

3.3 安裝位置不宜過低，請注意安裝高度不低于2.3 米。

直排式風幕機

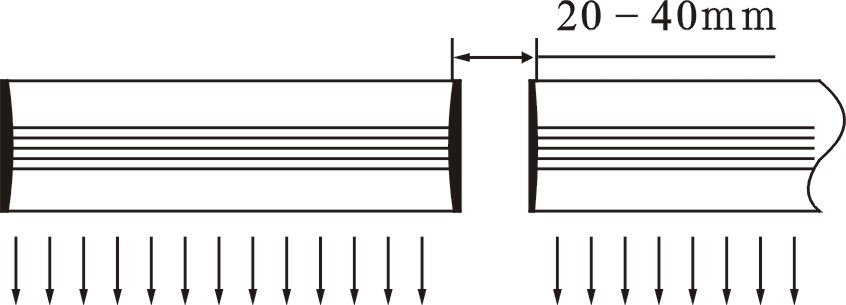

3.4 若門比安裝的空氣幕寬度還要寬時，則可采用2臺或多臺空氣幕組合的方式安裝，此情況下兩臺空氣幕之間最好保持20～40 mm

的間距。

直排式風幕機

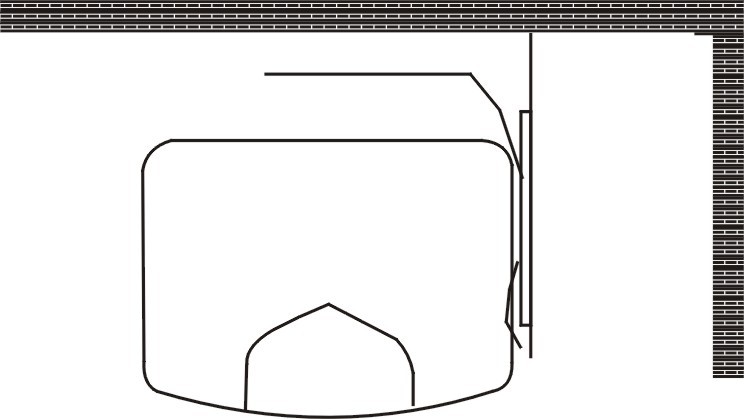

3.5 安裝時，空氣幕與墻壁之間不可有間隙。若要采用吊掛在天花板上的方式時，則可另購附件直接安裝。

直排式風幕機

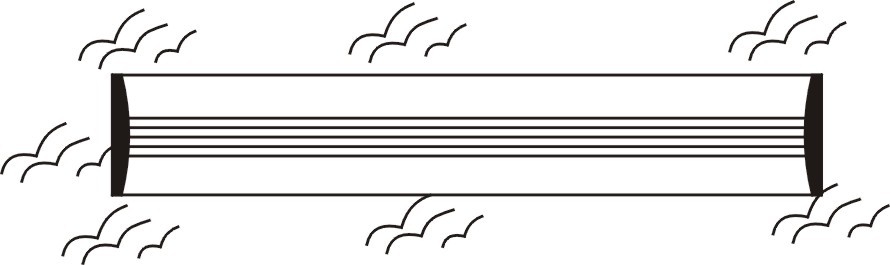

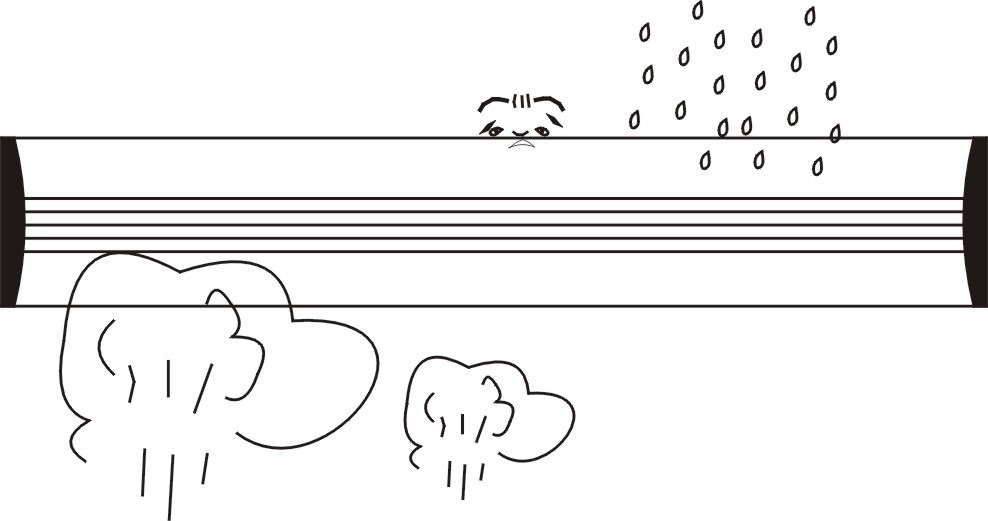

3.6 請不要將空氣幕安裝在容易濺到水及長期暴露在高濕度或靠近爆炸性氣體和具有腐蝕性氣體的地方。

直排式風幕機

4、直排式風幕機的安裝

A、安裝于混凝土墻上

4.1.1取下底板 ：將背面下方的固定螺絲取下，即可順利取下底板；

直排式風幕機

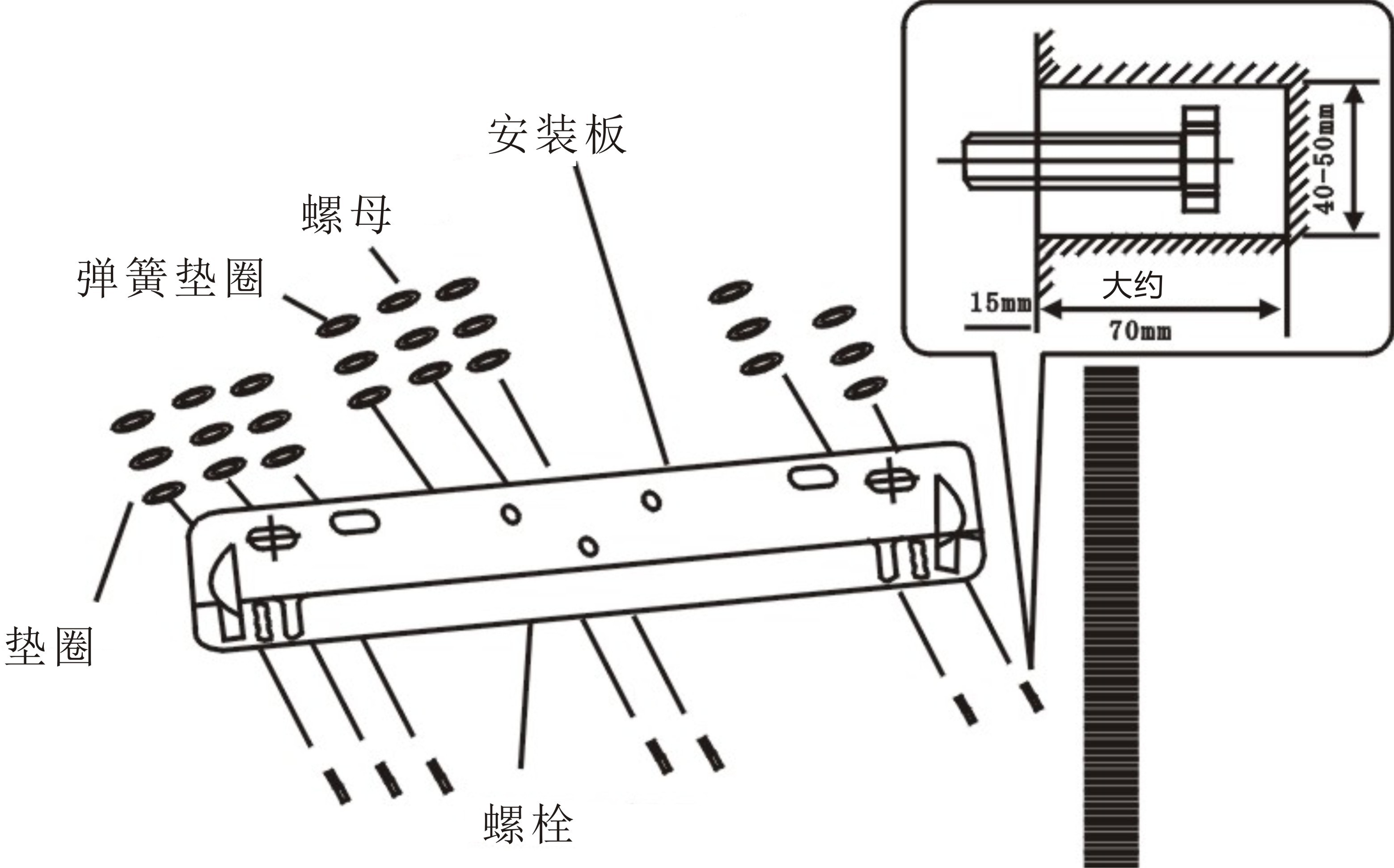

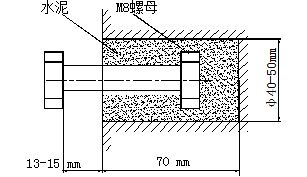

4.1.2牢固地將螺栓固定在正確的位置

（在墻表面使用底板確定螺栓正確的位置后，將螺栓埋入墻壁內用水泥灌注、固定。）



直排式風幕機

4.1.3當水泥凝固后，鎖上底板，并檢查是否牢固

（使用墊圈和螺母牢固地固定它）

直排式風幕機

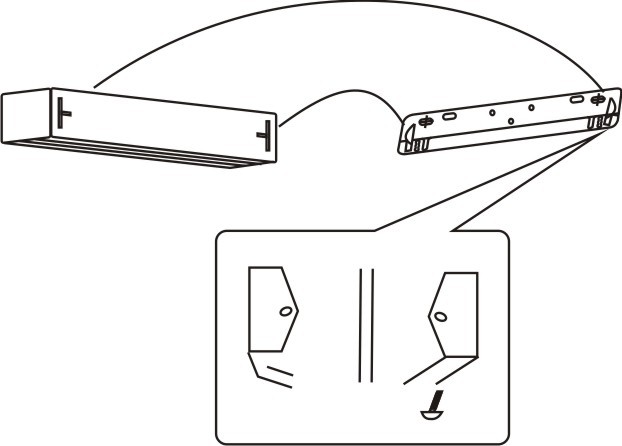

4.1.4 裝上本體

 將本體掛于底板上，并檢查其安裝的正確性及是否安全、牢固，將下方的螺絲擰緊。



直排式風幕機

B、安裝于木墻上

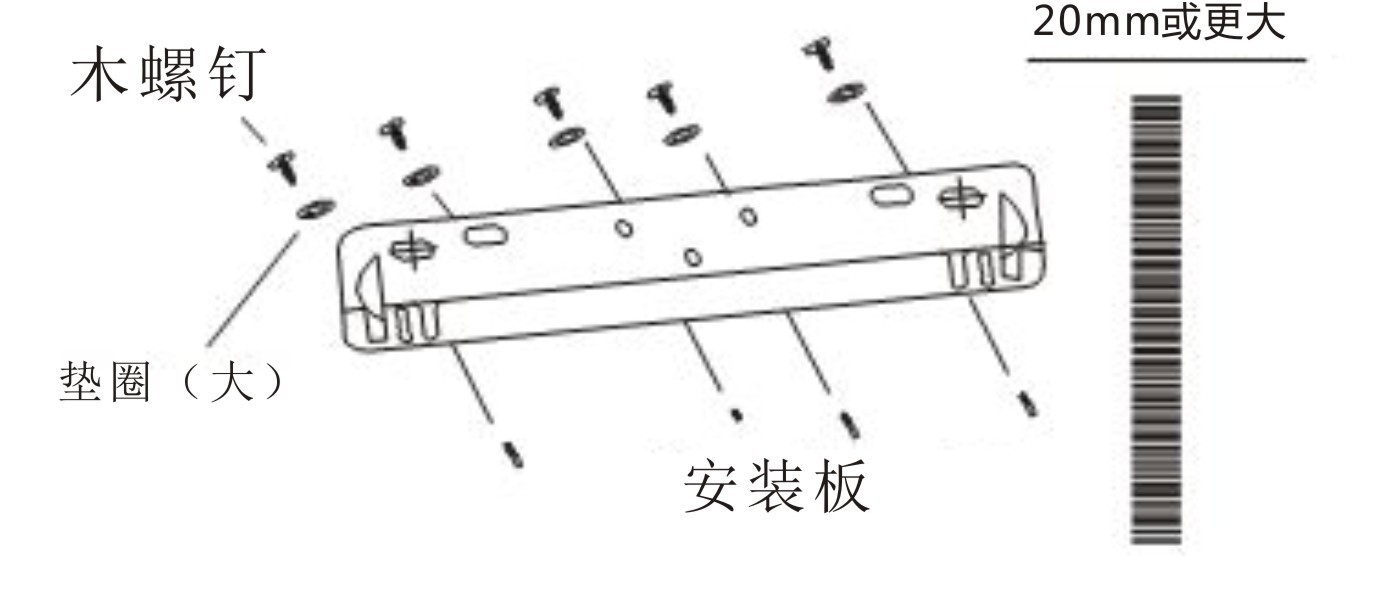

4.2.1 用自攻螺釘將安裝板固定在選好的位置。直排式風幕機

4.2.2 與A中第4步驟相同。

直排式風幕機

C、吊掛在天花板上

4.3.1 由本體背面取下底板（與步驟4.1.1相同）。

直排式風幕機

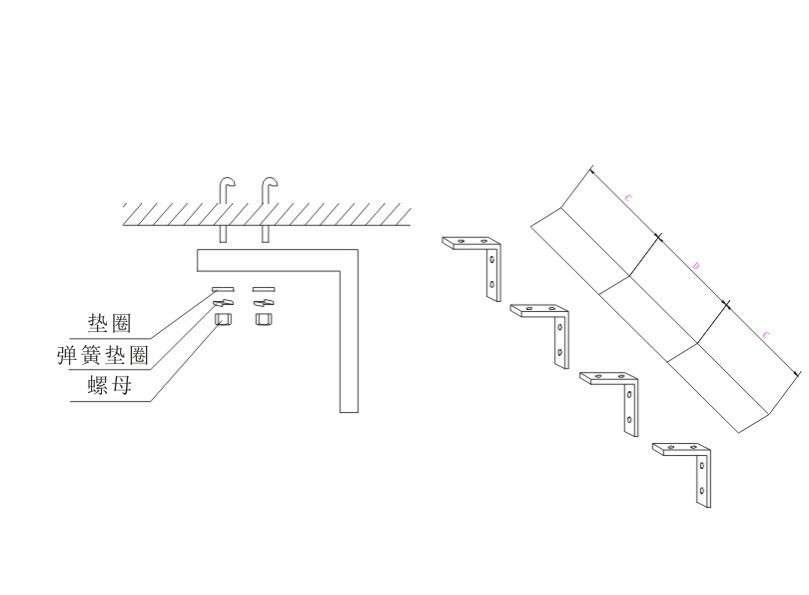

①  4.3.2 將吊掛附件牢固地固定（如圖）



直排式風幕機

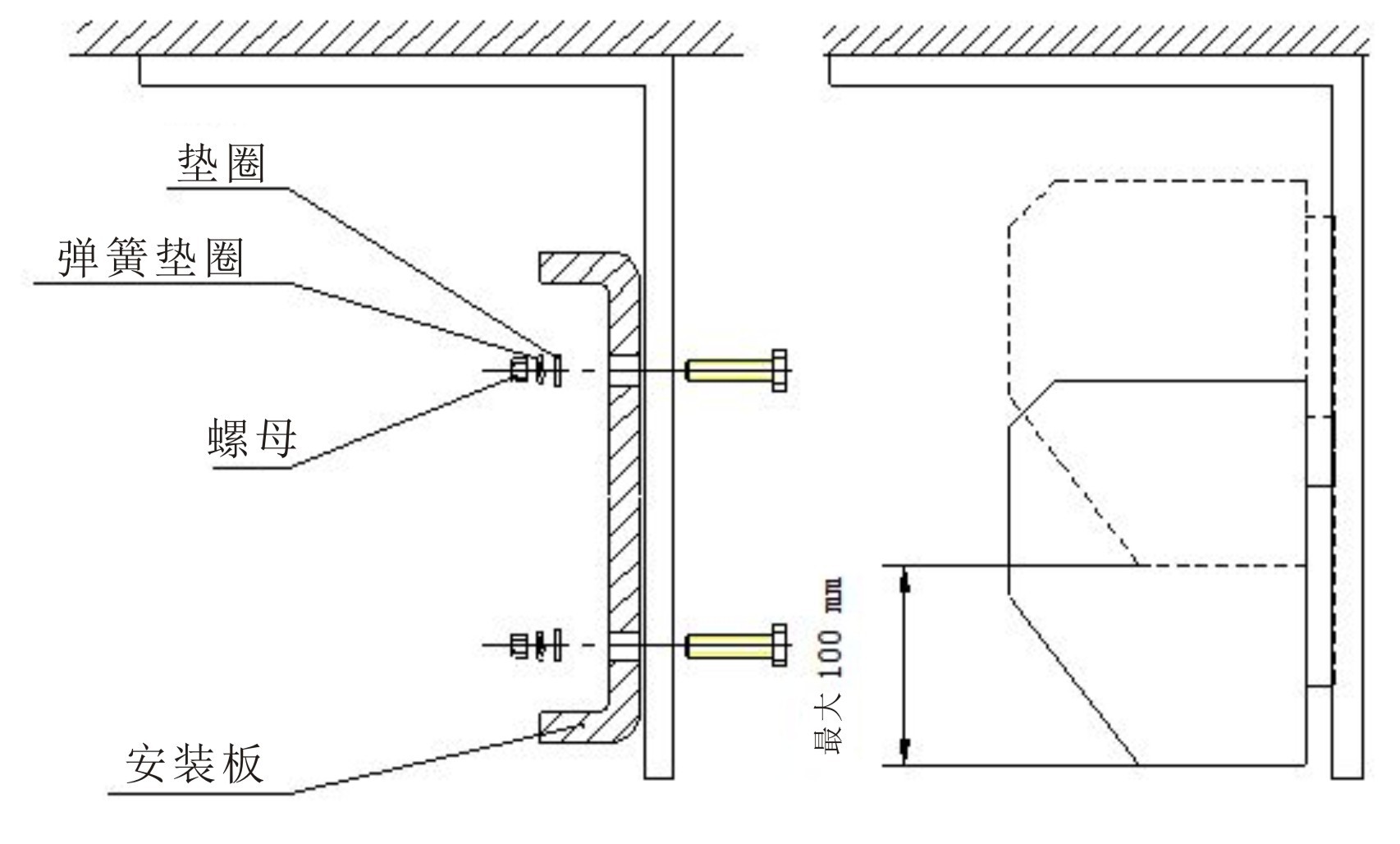

4.3.3將底板鎖緊在吊掛附件上，并檢查是否牢固（使用固定用的螺栓加以鎖緊，如圖）

*使用吊掛附件安裝于天花板上的情況，安裝底板的位置可視安裝高度隨意地上下移動，直到符合需要為止，最大移動距離為100mm。

直排式風幕機

4.3.4 與4.2中第2步驟相同。

直排式風幕機

D、安裝于天花板內：

4.4.1 把空氣幕安裝在正確的位置。

直排式風幕機

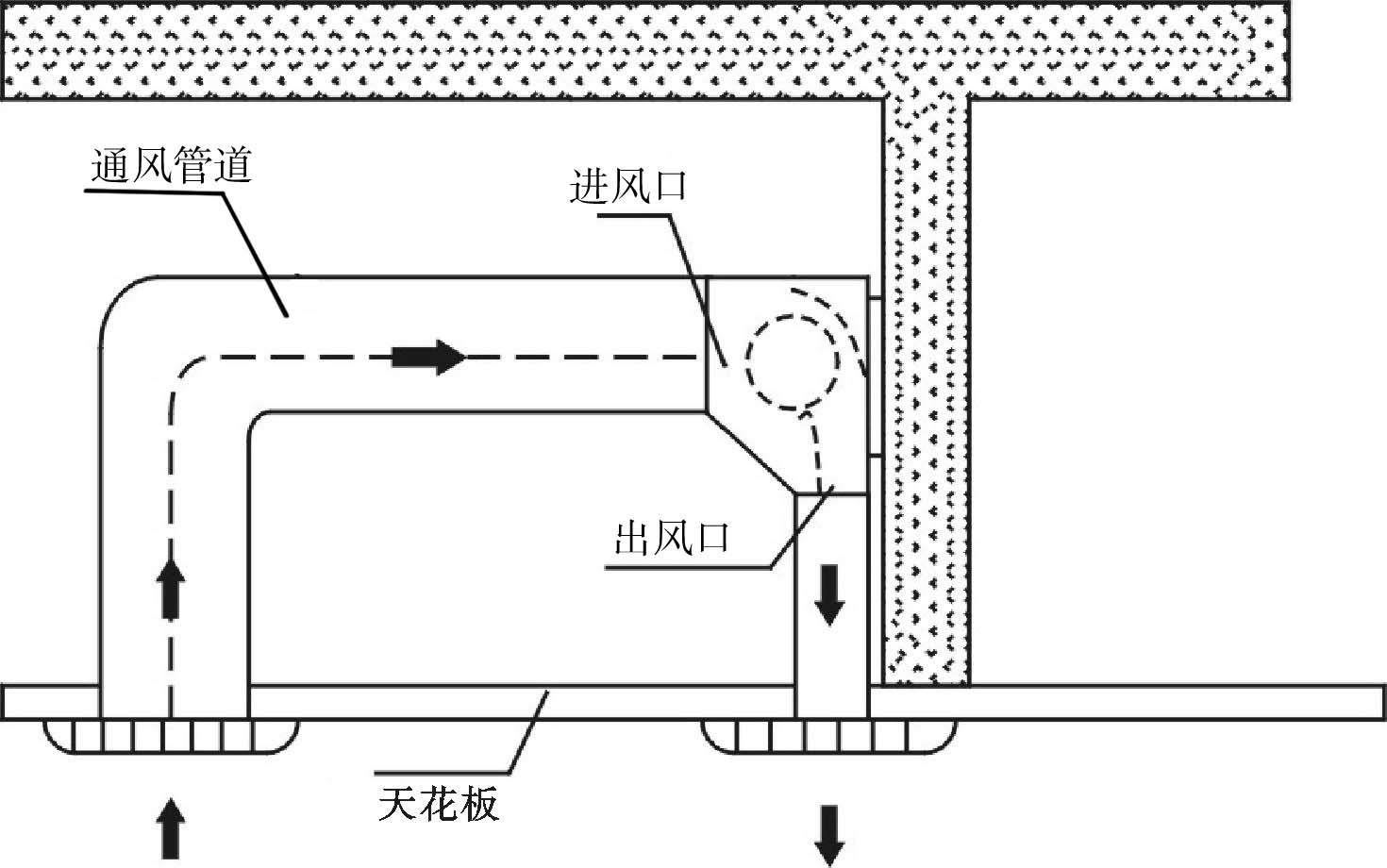

②  4.4.2自購通風管道，按右圖安裝方式安裝（如圖）



直排式風幕機

5、技術參數



型號

額定

頻率

Hz

額定電壓

V~

葉輪直徑

mm

機身長度

mm

最大輸入功率 W

風量

m3/h

噪音

dB

風速

m/s



重量

Kg



外形尺寸

mm

Hi

Lo

Hi

Lo

FM-1306-Z







50







220







136





600



80



70



840



630



48-49



8.5-11



7.8



600×220×157

FM-1306-Z/Y

FM-1309-Z



900



130



120



1400



1050



51-52



8.5-11



11.2



900×220×157

FM-1309-Z/Y

FM-1312-Z



1200



160



145



1680



1760



53-54



8.5-11



14.5



1200×220×157

FM-1312-Z/Y

FM-1315-Z



1500



215



195



2240



1680



56-58



8.5-11



18



1500×220×157

FM-1315-Z/Y

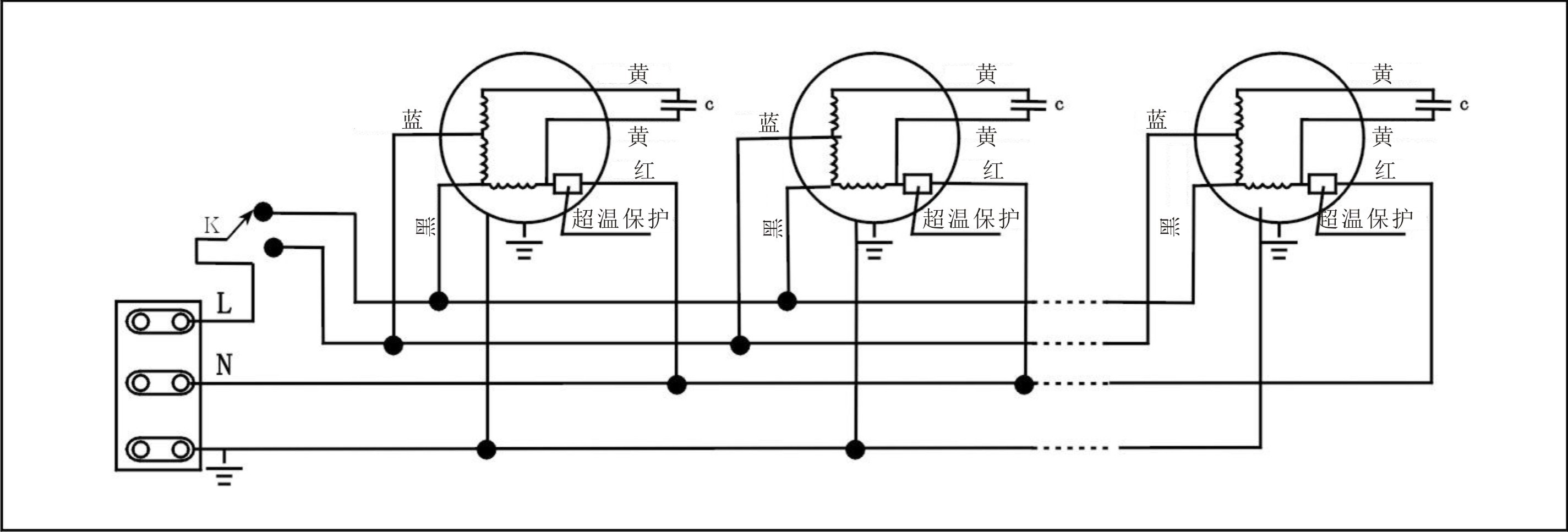

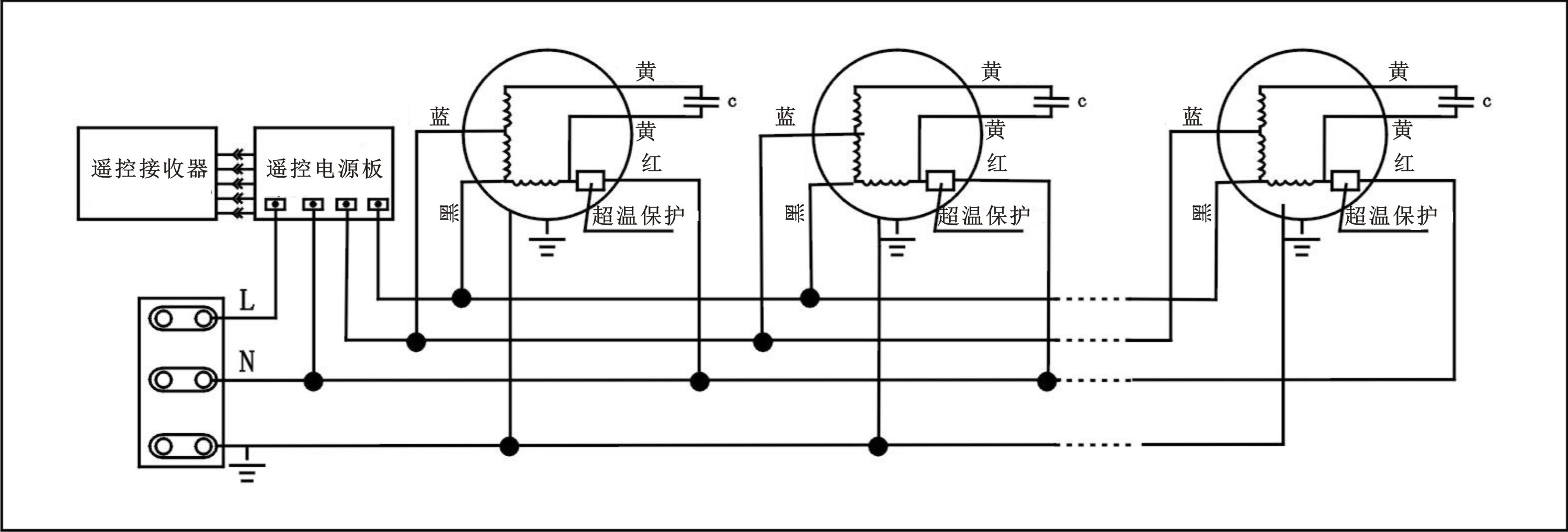

6、電氣原理圖

直排式風幕機   直排式風幕機

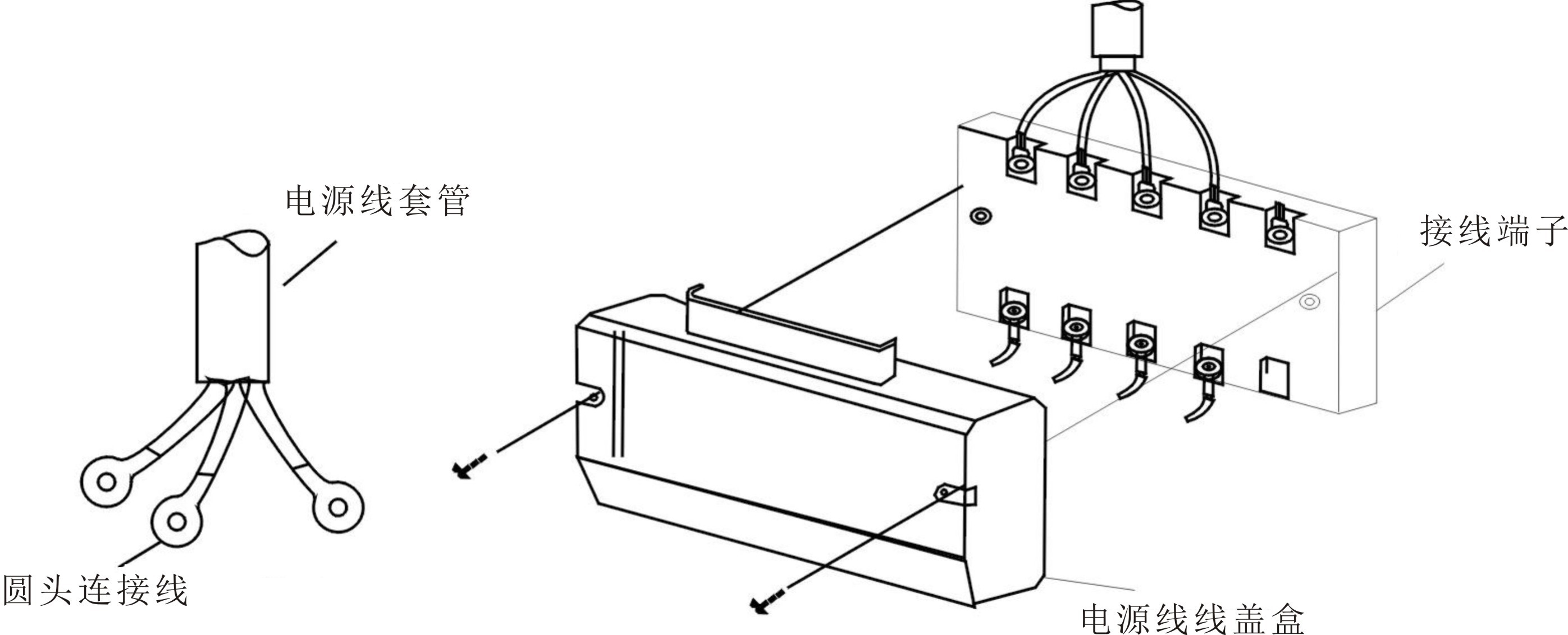

接線方法

直排式風幕機

7、直排式風幕機的操作

7.1 打開電源開關。

7.2 調速開關設定在強檔[Hi]或弱檔[Lo]（用遙控器或手動設定）

7.3 調整出風口到最佳位置以達到最佳效果

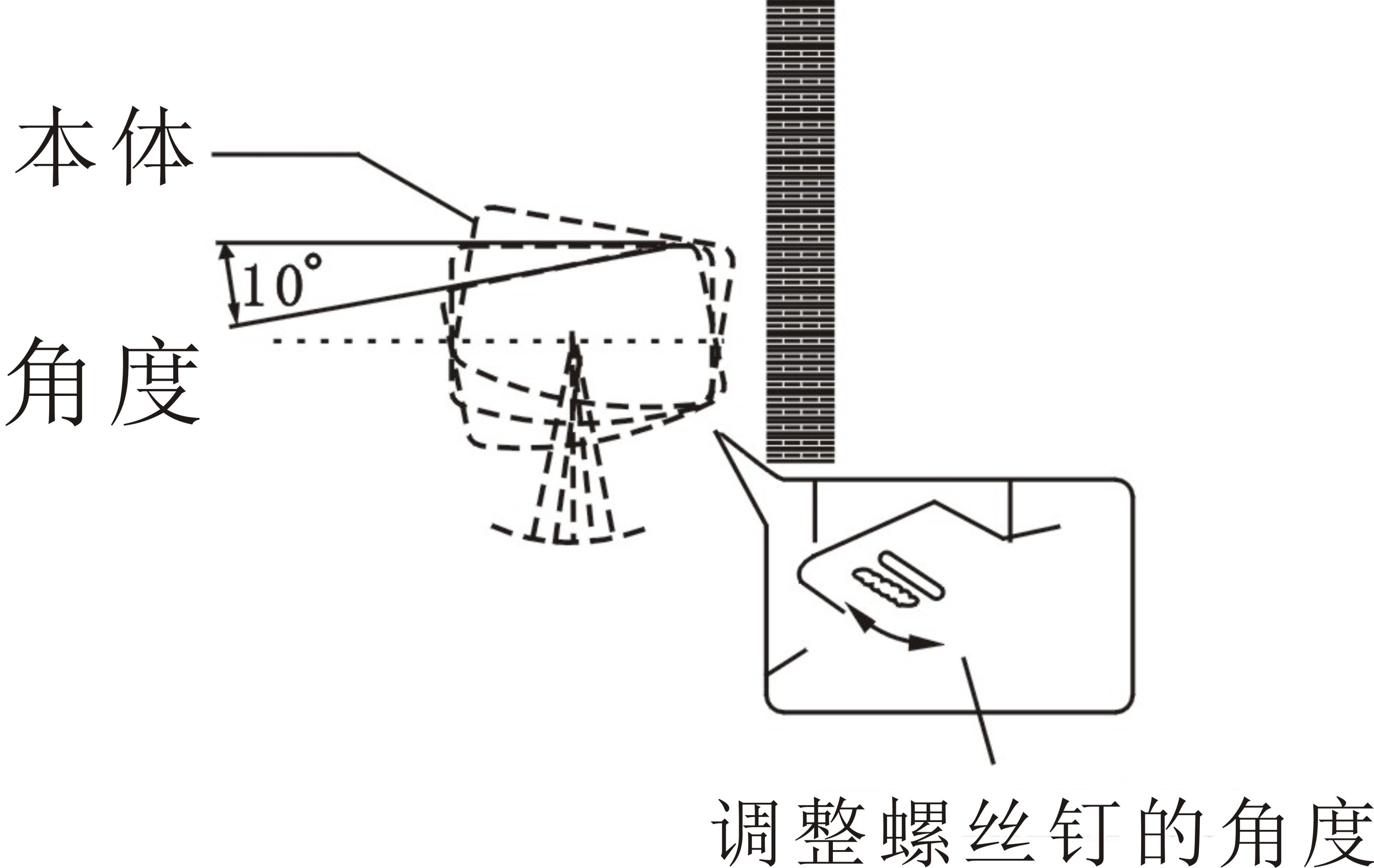

7.4根據使用的實際情況，調整出風口的導風件，可以獲得滿意的效果（如圖所示）。

8、注意事項&維護

a)、必須在銘牌所示的額定電壓和額定頻率下使用。

b)、在裝置工作前，不得接通電源。

c)、每年應進行常規(guī)的維修保養(yǎng)。

d)、切勿使用汽油、苯、稀釋劑或其它類似的化學藥品清洗。

e)、切勿讓水或其它液體進入電機內。

f)、當利用插座供電時，空氣幕的電源應配接合適的插頭；當空氣幕的電源直接與供電線路連接時，供電線路上應裝上觸點開距不小于3 mm 的全極電源開關。
