一、FM35水暖風幕機安裝

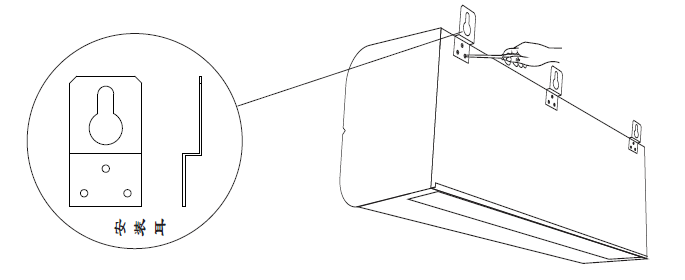

1、將安裝耳安裝上機身（安裝耳和螺絲隨風幕機一起在包裝箱內）。

風幕機安裝

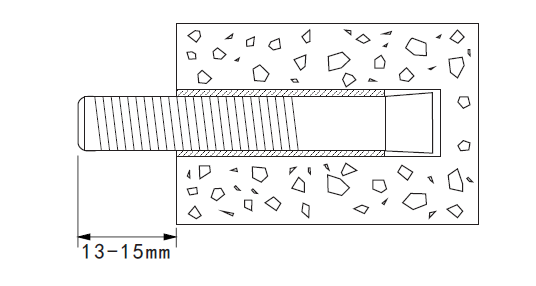

2、如安裝在混泥土墻或磚墻等硬質墻體上，需在墻上確定安裝板的固定螺絲的位置（參考“安裝尺寸”），然后用M8膨脹螺絲固定，膨脹螺絲裸露部分確保在13-15mm。

風幕機安裝

3、確定膨脹螺絲穩固后再把風幕機掛上，半將螺母擰緊。

風幕機安裝

風幕機安裝

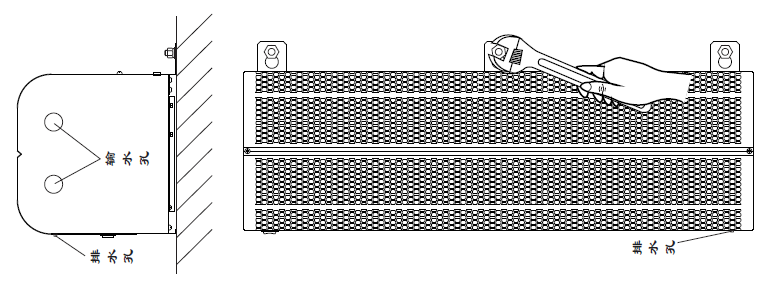

4、機身固定后請接上輸水管和排水管（用戶自購），并保證接上后不漏水。

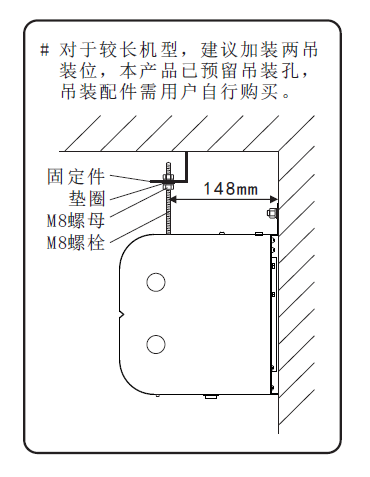

5、用戶需自購相關安裝配件，其強度必須能承受本產品重量。

二、風幕機操作

請在風幕機額定的電源環境下進行操作。

1、連接電源；

2、選擇風速：二為高速，一為低速；

注：熱風或冷風輸出由用戶的供熱系統控制。

根據使用互環境，調整出風口的導風件，以獲得滿意的效果（如圖所示）

風幕機操作
用于空調場所時，將導風件向室內0 - 1 5度角范圍內調整。
風幕機操作
用于暖氣場所時，將導風件向室外0 - 1 5度角范圍內調整。
風幕機操作
用于食堂或廚房時，請將導風件向室外1 5度角內調整。


FM35水暖風幕機安裝尺寸

水暖風幕機安裝尺寸



型號 A B C D E F E 重量
R M - 3 5 0 9 - S
R M - 3 5 0 9 - S / Y
 900 800 400 700 330 280 280 19
R M - 3 5 1 2 - S
R M - 3 5 1 2 - S / Y
 1200 1100 550 1000 24
R M - 3 5 1 5 - S
R M - 3 5 1 5 - S / Y
 1500 1400 700 1300 29

水暖風幕機額定參數
